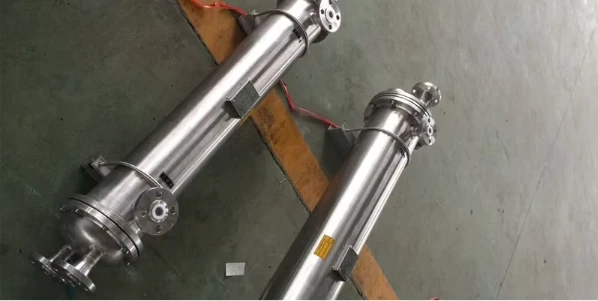

A qobiq-va-quvurli issiqlik almashtirgichbir qator quvurlardan tashkil topgan issiqlik almashtirgichning bir turi. Naychalarning bir to'plami issiq suyuqlikni, ikkinchisi esa sovuq suyuqlikni olib yuradi.
Quvurlar silindrsimon qobiq ichida joylashgan. Issiqlik issiq suyuqlikdan sovuq suyuqlikka quvur devorlari orqali o'tadi, bu esa samarali issiqlik almashinuvini ta'minlaydi.
Qobiq{0}}va-quvurli issiqlik almashtirgich issiqlik almashtirgichlarning eng mashhur turlaridan biridir, chunki u dizaynerlarga turli bosim va haroratlarga moslashish imkonini beradi.
Shell{0}}va-quvurli issiqlik almashtirgichlar asosan ikki toifaga bo'linadi:
Odatda TEMA (Tubular Exchanger Manufacturers Association) standartlariga mos keladigan neft-kimyo sanoatida qo'llaniladigan mahsulotlar
Energetika sanoatida ishlatiladigan ozuqa suv isitgichlari, elektr stantsiyasining kondensatorlari va boshqalar
Qaysi sohada almashtirilishidan qat'i nazar, u umumiy xususiyatlarga ega.
Shell-va-quvurli issiqlik almashinuvchilarining asosiy komponentlari
Old sarlavha -- Bu erda suyuqlik issiqlik almashtirgichning quvur tomoniga kiradi. U ba'zan sobit sarlavha deb ataladi. U kiruvchi suyuqlikni quvur tomoniga yo'naltiradi va oqimning oqilona taqsimlanishini ta'minlaydi.
Orqa sarlavha -- Bu erda quvur tomonidagi suyuqlik issiqlik almashtirgichdan chiqadi yoki bir nechta quvur o'tishlari bo'lgan issiqlik almashtirgichlarda oldingi sarlavhaga qaytadi. U chiqadigan suyuqlikni to'playdi va samarali suyuqlik oqimini saqlashda, ayniqsa ko'p o'tishli dizaynlarda hal qiluvchi rol o'ynaydi.
Quvur to'plami -- Naychalar, trubka plitalari, to'siqlar, bog'lovchi novdalar va boshqalardan iborat bo'lib, u trubka to'plamini birga ushlab turish uchun ishlatiladi. Bu issiqlik almashinuvi sodir bo'ladigan issiqlik almashtirgichning yadrosidir. Baffles oqimni oshirishi va issiqlik almashinuvi samaradorligini oshirishi mumkin.
Shell -- U trubka to'plamini o'z ichiga oladi va qobiq tomoni va quvur tomonidagi suyuqliklar o'rtasida issiqlik uzatish imkonini beradi.
Shell-va-quvurli issiqlik almashtirgichlarning asosiy turlari
Ruxsat etilgan quvurli varaqli issiqlik almashtirgich
Ruxsat etilgan trubkali issiqlik almashtirgich deganda, quvur to'plamining har ikki uchidagi trubka plitalari payvandlash yo'li bilan qobiqga mahkam bog'langan-va{1}}quvurli issiqlik almashtirgichga aytiladi.
Quvur plitasi qobiqqa payvandlangandan so'ng, u murvat bilan kanal gardish bilan bog'langan gardish sifatida ham xizmat qilishi mumkin.
Uning afzalligi oddiy tuzilishdir va qobiqning kerakli ichki diametri teng issiqlik uzatish maydonini ta'minlash sharti bilan eng kichikdir.
Biroq, uning kamchiliklari bor: qobiq{0}}yon va trubka{1}} yonidagi muhit o'rtasida katta harorat farqi mavjud bo'lganda, katta termal kuchlanish hosil bo'ladi, bu quvurlar va trubka plitasi orasidagi bo'g'inning tortib olinishi va yorilishiga olib kelishi mumkin, natijada sizib chiqishi yoki trubaning beqarorligiga olib kelishi mumkin.
Shu bilan birga, texnik xizmat ko'rsatish va qobiqni{0}}tozalash noqulay. U umumiy holatlarda keng qo'llaniladi, lekin harorat farqlari bilan cheklangan.
U-quvurli issiqlik almashtirgich
AU-quvurli issiqlik almashtirgich — qobiq-va{2}}quvurli issiqlik almashtirgichning bir turi boʻlib, u asosan trubka plitalari, qobiq, quvur toʻplami va boshqa komponentlardan iborat.
Uning strukturasi faqat bitta quvur varag'iga ega va issiqlik almashinuvi quvurlarining ikkala uchi bir xil quvur varag'iga o'rnatiladi, ular termal stressni oldini olish uchun erkin kengayishi va qisqarishi mumkin.
Bu issiqlik almashtirgichning trubka tomoni ikki{0}}truba-oʻtkazgichli konstruksiyadan iborat boʻlib, uzoq oqim yoʻli va yuqori oqim tezligiga ega boʻlib, yaxshi issiqlik oʻtkazuvchanligini taʼminlaydi.
Qobiq tomoni trubka to'plamini tortib olish orqali tekshirilishi va tozalanishi mumkin.
Biroq, egilgan quvurlarning chegaralanganligi sababli, trubka plitasidan foydalanish darajasi nisbatan past, qobiq{0}}yoqilg'i suyuqligi qisqa tutashuvga- moyil bo'lib, ichki{2}}qatlam issiqlik almashinuvi quvurlari shikastlangandan keyin almashtirib bo'lmaydi.
Bu quvur va qobiq o'rtasida katta harorat farqi bo'lgan yoki qobiq tomoni miqyosga moyil bo'lgan va tozalashga muhtoj bo'lgan holatlar uchun javob beradi va{0}}yuqori harorat, yuqori bosim va korroziv materiallarni -truba ichida ishlov berish uchun juda mos keladi.
Suzuvchi bosh issiqlik almashinuvchisi
Suzuvchi bosh issiqlik almashtirgichning har ikki uchida trubka plitalarining faqat bittasi qobiqqa mahkamlangan, ikkinchi uchi esa suzuvchi bosh deb ataladigan qobiqqa nisbatan erkin harakatlanishi mumkin.
Suzuvchi bosh suzuvchi quvur varag'i, ajratilgan halqa va suzuvchi bosh uchi qopqog'idan iborat bo'lib, u olinadigan ulanishdir. Quvur to'plami qobiqdan chiqarilishi mumkin.
Quvurlar to'plami va qobiqning termal deformatsiyasi bir-birini cheklamaydi, shuning uchun termal stress hosil bo'lmaydi.
Uning afzalliklari shundaki, quvurlar orasidagi va ichki quvurlarni tozalash qulay va termal stress bo'lmaydi.
Biroq, uning kamchiliklari bor: uning tuzilishi murakkab, narxi statsionar quvurli qatlamli issiqlik almashtirgichlarga qaraganda yuqori, uskunalar katta hajmli va material sarfi katta. Bundan tashqari, suzuvchi bosh uchining kichik qopqog'i ish paytida tekshirilishi mumkin emas va ishlab chiqarishda yuqori muhrlanish talablari talab qilinadi.
Bu qobiq va trubka o'rtasida katta devor harorati farqi mavjud bo'lgan yoki qobiq-yong'i muhiti miqyosga moyil bo'lgan holatlar uchun javob beradi.
